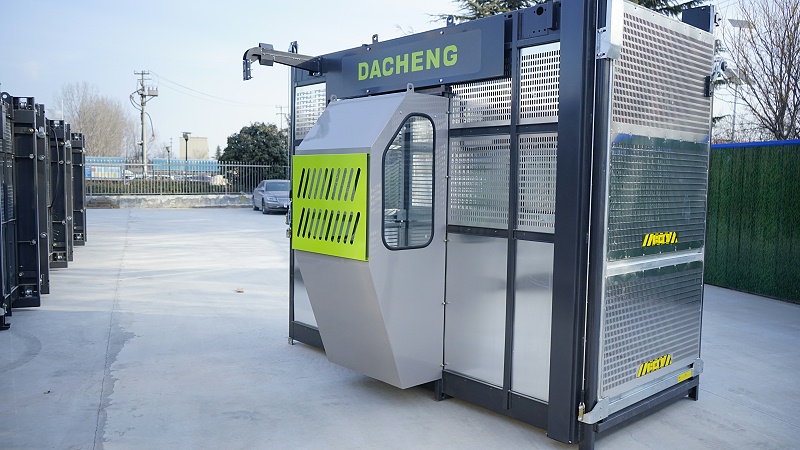

吊籠的各項規定設置參數

載人吊籠應封頂。封頂?shù)趸\的內凈高度不應小于2 mo 吊籠頂上可開一面積不小于 0. 4 m *6 m 的天窗，作為緊急逃離出口。天窗上應有窗蓋。

如果吊籠頂作為安裝、拆卸、維修的平臺或設有天窗，側頂板應抗滑且周圍應設護欄。該護欄的上扶手高度不小于1. 05 m,中間高度應設橫桿，護腳板高度不小于100 mm。 護欄與頂板邊緣的距離不應大于100 mm。

如果另一吊籠或?qū)χ氐倪\(yùn)動件距離護欄在0. 3 m以內，則沿該運動件寬度方向應設置 2.0 m 高的附加護欄，且每側應比運動件寬出100 mm。

若頂板用作安裝、維修或有緊急出口，則在任一 0. 1 m*O. 1 m區域內應能承受不小于 1.5 kN 的力叩無永久變形。

普頂板不允許站人，則按任一 0.1 m* O. 1 m的區域可承載 1. 0 kN設計。

若頂板是網板結構，孔徑應小于25mm。吊籠底板與吊籠頂之間應全高度有立面。 網孔立面應符合下表的規定。

吊籠立面在下述試驗中應無永久變形：在任一500 mm² 的方形或圓形面積上，作用300 N 的法向力；在框架頂端任一點作用 1.0 kN 的垂直力。

                                  孔眼或開口尺寸      單位為毫米

載人吊籠門框的凈高度至少為2.0m,凈寬度至少為 0.6m門應能完全遮蔽開口，其開啟高度不應低于 1.8 m 網孔門應符合相關規定。

載人吊籠采用實板門時，實板門應有視窗。視窗面積不小于25000mm。，其位置應與人的 視線相適應，可看見層站邊緣。吊籠門應裝機械鎖鉤以保證運行時不會自動打開。水平或垂直滑動的門應有導向裝置，其運動應有擋塊限位。

吊籠門的強度應符合相關規定的要求，且在試驗時門不會脫離導軌，其彈性變形不大于 30mm。當?shù)趸\翻板門兼作運貨用跳板時，必須具有足夠的強度和剛度。

吊籠門應設有電氣安全開關。當門未完全關閉時，該開關應有效切斷控制回路電源，使吊籠停止或無法起動。載人吊籠上至少有一扇門或天窗可供緊急逃離。緊急逃離門應有電氣安全開關聯鎖。當門未鎖緊時吊籠應停止、無法起動 ;在重新鎖上后，可恢復施工升降機正常工作。

若在吊籠立面上設緊急逃離門，其尺寸應是：寬度不小于0. 4 m、高度不小于1.4 m, 且應向吊籠內側打開或是滑動型的門。吊籠頂上的天窗蓋不應向籠內側打開。抵達天窗的梯子應始終置于吊籠內。

施工升降機應設置高度不低于1.8 m的地面防護圍欄,地面防護圍欄應圍成一周。圍欄登機門的開啟高度不應低于 1.8 m；圍欄登機門應具有機械鎖緊裝置和電氣安全開關，使吊籠只有位于底 部規定位置時，圍欄登機門才能開啟，而在該門開啟后吊籠不能起動。圍欄門的電氣安全開關可不裝在 圍欄上。對重應置于地面圍欄之內。為便于維修，圍欄可另設入口門，該門只能從里面打開。

基礎底架應能承受施工升降機作用在其上的所有載荷，并能有效地將載荷傳遞到其支承件基礎表面，不應通過彈簧或充氣輪胎等彈性體來傳遞載荷。

防護圍欄的任一2500 mm￡的方形或圓形面積上，應能承受350 N的水平力而不產生永久變形。
